在OpenAtom OpenHarmony（以下简称“OpenHarmony”）系统中，多媒体子系统通过N-API接口提供给上层JS调用，N-API相当于是JS和Native之间的桥梁。
想了解更多关于开源的内容，请访问：
51CTO 开源基础软件社区
https://ost.51cto.com
一、简介
媒体子系统为开发者提供了媒体相关的很多功能，本文针对其中的视频录制功能做个详细的介绍。首先，我将通过媒体子系统提供的视频录制Test代码作为切入点，给大家梳理一下整个录制的流程。
二、目录
foundation/multimedia/camera_framework
├── frameworks
│ ├── js
│ │ └── camera_napi #napi实现
│ │ └── src
│ │ ├── input #Camera输入
│ │ ├── output #Camera输出
│ │ └── session #会话管理
│ └── native #native实现
│ └── camera
│ ├── BUILD.gn
│ ├── src
│ │ ├── input #Camera输入
│ │ ├── output #Camera输出
│ │ └── session #会话管理
├── interfaces #接口定义
│ ├── inner_api #内部native实现
│ │ └── native
│ │ ├── camera
│ │ │ └── include
│ │ │ ├── input
│ │ │ ├── output
│ │ │ └── session
│ └── kits #napi接口
│ └── js
│ └── camera_napi
│ ├── BUILD.gn
│ ├── include
│ │ ├── input
│ │ ├── output
│ │ └── session
│ └── @ohos.multimedia.camera.d.ts
└── services #服务端
└── camera_service
├── binder
│ ├── base
│ ├── client #IPC的客户端
│ │ └── src
│ └── server #IPC的服务端
│ └── src
└── src

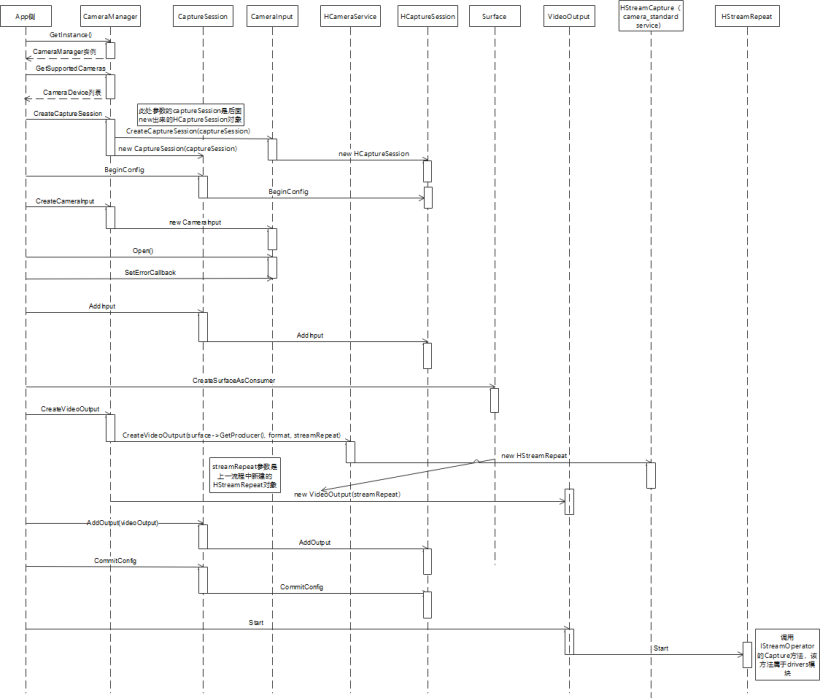

三、录制的总体流程
四、Native接口使用
在OpenAtom OpenHarmony（以下简称“OpenHarmony”）系统中，多媒体子系统通过N-API接口提供给上层JS调用，N-API相当于是JS和Native之间的桥梁，在OpenHarmony源码中，提供了C++直接调用视频录制功能的例子，foundation/multimedia/camera_framework/interfaces/inner_api/native/test目录中。本文章主要参考了camera_video.cpp文件中的视频录制流程。
首先根据camera_video.cpp的main方法，了解下视频录制的主要流程代码。
int main(int argc, char **argv)
{
......
// 创建CameraManager实例
sptr<CameraManager> camManagerObj = CameraManager::GetInstance();
// 设置回调
camManagerObj->SetCallback(std::make_shared<TestCameraMngerCallback>(testName));
// 获取支持的相机设备列表
std::vector<sptr<CameraDevice>> cameraObjList = camManagerObj->GetSupportedCameras();
// 创建采集会话
sptr<CaptureSession> captureSession = camManagerObj->CreateCaptureSession();
// 开始配置采集会话
captureSession->BeginConfig();
// 创建CameraInput
sptr<CaptureInput> captureInput = camManagerObj->CreateCameraInput(cameraObjList[0]);
sptr<CameraInput> cameraInput = (sptr<CameraInput> &)captureInput;
// 开启CameraInput
cameraInput->Open();
// 设置CameraInput的Error回调
cameraInput->SetErrorCallback(std::make_shared<TestDeviceCallback>(testName));
// 添加CameraInput实例到采集会话中
ret = captureSession->AddInput(cameraInput);
sptr<Surface> videoSurface = nullptr;
std::shared_ptr<Recorder> recorder = nullptr;
// 创建Video的Surface
videoSurface = Surface::CreateSurfaceAsConsumer();
sptr<SurfaceListener> videoListener = new SurfaceListener("Video", SurfaceType::VIDEO, g_videoFd, videoSurface);
// 注册Surface的事件监听
videoSurface->RegisterConsumerListener((sptr<IBufferConsumerListener> &)videoListener);
// 视频的配置
VideoProfile videoprofile = VideoProfile(static_cast<CameraFormat>(videoFormat), videosize, videoframerates);
// 创建VideoOutput实例
sptr<CaptureOutput> videoOutput = camManagerObj->CreateVideoOutput(videoprofile, videoSurface);
// 设置VideoOutput的回调
((sptr<VideoOutput> &)videoOutput)->SetCallback(std::make_shared<TestVideoOutputCallback>(testName));
// 添加videoOutput到采集会话中
ret = captureSession->AddOutput(videoOutput);
// 提交会话配置
ret = captureSession->CommitConfig();
// 开始录制
ret = ((sptr<VideoOutput> &)videoOutput)->Start();
sleep(videoPauseDuration);
MEDIA_DEBUG_LOG("Resume video recording");
// 暂停录制
ret = ((sptr<VideoOutput> &)videoOutput)->Resume();
MEDIA_DEBUG_LOG("Wait for 5 seconds before stop");
sleep(videoCaptureDuration);
MEDIA_DEBUG_LOG("Stop video recording");
// 停止录制
ret = ((sptr<VideoOutput> &)videoOutput)->Stop();
MEDIA_DEBUG_LOG("Closing the session");
// 停止采集会话
ret = captureSession->Stop();
MEDIA_DEBUG_LOG("Releasing the session");
// 释放会话采集
captureSession->Release();
// Close video file
TestUtils::SaveVideoFile(nullptr, 0, VideoSaveMode::CLOSE, g_videoFd);
cameraInput->Release();
camManagerObj->SetCallback(nullptr);
return 0;
}
以上是视频录制的整体流程，其过程主要通过Camera模块支持的能力来实现，其中涉及几个重要的类：CaptureSession、CameraInput、VideoOutput。CaptureSession是整个过程的控制者，CameraInput和VideoOutput相当于是设备的输入和输出。
五、调用流程
后续主要针对上面的调用流程，梳理具体的调用流程，方便我们对了解视频录制的整理架构有一个更加深入的了解。
1、创建CameraManager实例
通过CameraManager::GetInstance()获取CameraManager的实例，后续的一些接口都是通过该实例进行调用的。GetInstance使用了单例模式，在OpenHarmony代码中这种方式很常见。
sptr<CameraManager> &CameraManager::GetInstance()
{
if (CameraManager::cameraManager_ == nullptr) {
MEDIA_INFO_LOG("Initializing camera manager for first time!");
CameraManager::cameraManager_ = new(std::nothrow) CameraManager();
if (CameraManager::cameraManager_ == nullptr) {
MEDIA_ERR_LOG("CameraManager::GetInstance failed to new CameraManager");
}
}
return CameraManager::cameraManager_;
}
2、获取支持的相机设备列表
通过调用CameraManager的GetSupportedCameras()接口，获取设备支持的CameraDevice列表。跟踪代码可以发现serviceProxy_->GetCameras最终会调用到Camera服务端的对应接口。
std::vector<sptr<CameraDevice>> CameraManager::GetSupportedCameras()
{
CAMERA_SYNC_TRACE;
std::lock_guard<std::mutex> lock(mutex_);
std::vector<std::string> cameraIds;
std::vector<std::shared_ptr<Camera::CameraMetadata>> cameraAbilityList;
int32_t retCode = -1;
sptr<CameraDevice> cameraObj = nullptr;
int32_t index = 0;
if (cameraObjList.size() > 0) {
cameraObjList.clear();
}
if (serviceProxy_ == nullptr) {
MEDIA_ERR_LOG("CameraManager::GetCameras serviceProxy_ is null, returning empty list!");
return cameraObjList;
}
std::vector<sptr<CameraDevice>> supportedCameras;
retCode = serviceProxy_->GetCameras(cameraIds, cameraAbilityList);
if (retCode == CAMERA_OK) {
for (auto& it : cameraIds) {
cameraObj = new(std::nothrow) CameraDevice(it, cameraAbilityList[index++]);
if (cameraObj == nullptr) {
MEDIA_ERR_LOG("CameraManager::GetCameras new CameraDevice failed for id={public}%s", it.c_str());
continue;
}
supportedCameras.emplace_back(cameraObj);
}
} else {
MEDIA_ERR_LOG("CameraManager::GetCameras failed!, retCode: %{public}d", retCode);
}
ChooseDeFaultCameras(supportedCameras);
return cameraObjList;
}
3、创建采集会话
下面是比较重要的环节，通过调用CameraManager的CreateCaptureSession接口创建采集会话。CameraManager创建采集会话，是通过serviceProxy_->CreateCaptureSession方式进行调用，这里涉及到了OpenHarmony中的IPC的调用，serviceProxy_是远端服务在本地的代理，通过这个代理可以调用到具体的服务端，这里是HCameraService。
通过调用CameraManager的CreateCaptureSession接口创建采集会话。CameraManager创建采集会话，是通过serviceProxy_->CreateCaptureSession方式进行调用，这里涉及到了OpenHarmony中的IPC的调用，serviceProxy_是远端服务在本地的代理，通过这个代理可以调用到具体的服务端，这里是HCameraService。
sptr<CaptureSession> CameraManager::CreateCaptureSession()
{
CAMERA_SYNC_TRACE;
sptr<ICaptureSession> captureSession = nullptr;
sptr<CaptureSession> result = nullptr;
int32_t retCode = CAMERA_OK;
if (serviceProxy_ == nullptr) {
MEDIA_ERR_LOG("CameraManager::CreateCaptureSession serviceProxy_ is null");
return nullptr;
}
retCode = serviceProxy_->CreateCaptureSession(captureSession);
if (retCode == CAMERA_OK && captureSession != nullptr) {
result = new(std::nothrow) CaptureSession(captureSession);
if (result == nullptr) {
MEDIA_ERR_LOG("Failed to new CaptureSession");
}
} else {
MEDIA_ERR_LOG("Failed to get capture session object from hcamera service!, %{public}d", retCode);
}
return result;
}
代码最终来到HCameraService::CreateCaptureSession中，该方法中new了一个HCaptureSession对象，并且将该对象传递给了参数session，所以前面的captureSession对象就是这里new出来的HCaptureSession，前面的CameraManager的CreateCaptureSession()方法中将captureSession封装成CaptureSession对象返回给应用层使用。
int32_t HCameraService::CreateCaptureSession(sptr<ICaptureSession> &session)
{
CAMERA_SYNC_TRACE;
sptr<HCaptureSession> captureSession;
if (streamOperatorCallback_ == nullptr) {
streamOperatorCallback_ = new(std::nothrow) StreamOperatorCallback();
if (streamOperatorCallback_ == nullptr) {
MEDIA_ERR_LOG("HCameraService::CreateCaptureSession streamOperatorCallback_ allocation failed");
return CAMERA_ALLOC_ERROR;
}
}
std::lock_guard<std::mutex> lock(mutex_);
OHOS::Security::AccessToken::AccessTokenID callerToken = IPCSkeleton::GetCallingTokenID();
captureSession = new(std::nothrow) HCaptureSession(cameraHostManager_, streamOperatorCallback_, callerToken);
if (captureSession == nullptr) {
MEDIA_ERR_LOG("HCameraService::CreateCaptureSession HCaptureSession allocation failed");
return CAMERA_ALLOC_ERROR;
}
session = captureSession;
return CAMERA_OK;
}
4、开始配置采集会话
调用CaptureSession的BeginConfig进行采集会话的配置工作。这个工作最终调用到被封装的HCaptureSession中。
int32_t HCaptureSession::BeginConfig()
{
CAMERA_SYNC_TRACE;
if (curState_ == CaptureSessionState::SESSION_CONFIG_INPROGRESS) {
MEDIA_ERR_LOG("HCaptureSession::BeginConfig Already in config inprogress state!");
return CAMERA_INVALID_STATE;
}
std::lock_guard<std::mutex> lock(sessionLock_);
prevState_ = curState_;
curState_ = CaptureSessionState::SESSION_CONFIG_INPROGRESS;
tempCameraDevices_.clear();
tempStreams_.clear();
deletedStreamIds_.clear();
return CAMERA_OK;
}
5、创建CameraInput
应用层通过camManagerObj->CreateCameraInput(cameraObjList[0])的方式进行CameraInput的创建，cameraObjList[0]就是前面获取支持设备的第一个。根据CameraDevice创建对应的CameraInput对象。
sptr<CameraInput> CameraManager::CreateCameraInput(sptr<CameraDevice> &camera)
{
CAMERA_SYNC_TRACE;
sptr<CameraInput> cameraInput = nullptr;
sptr<ICameraDeviceService> deviceObj = nullptr;
if (camera != nullptr) {
deviceObj = CreateCameraDevice(camera->GetID());
if (deviceObj != nullptr) {
cameraInput = new(std::nothrow) CameraInput(deviceObj, camera);
if (cameraInput == nullptr) {
MEDIA_ERR_LOG("failed to new CameraInput Returning null in CreateCameraInput");
return cameraInput;
}
} else {
MEDIA_ERR_LOG("Returning null in CreateCameraInput");
}
} else {
MEDIA_ERR_LOG("CameraManager::CreateCameraInput: Camera object is null");
}
return cameraInput;
}
6、开启CameraInput
调用了CameraInput的Open方法，进行输入设备的启动打开。
void CameraInput::Open()
{
int32_t retCode = deviceObj_->Open();
if (retCode != CAMERA_OK) {
MEDIA_ERR_LOG("Failed to open Camera Input, retCode: %{public}d", retCode);
}
}
7、 添加CameraInput实例到采集会话中
通过调用captureSession的AddInput方法，将创建的CameraInput对象添加到采集会话的输入中，这样采集会话就知道采集输入的设备。
int32_t CaptureSession::AddInput(sptr<CaptureInput> &input)
{
CAMERA_SYNC_TRACE;
if (input == nullptr) {
MEDIA_ERR_LOG("CaptureSession::AddInput input is null");
return CAMERA_INVALID_ARG;
}
input->SetSession(this);
inputDevice_ = input;
return captureSession_->AddInput(((sptr<CameraInput> &)input)->GetCameraDevice());
}
最终调用到HCaptureSession的AddInput方法，该方法中核心的代码是tempCameraDevices_.emplace_back(localCameraDevice)，将需要添加的CameraDevice插入到tempCameraDevices_容器中。
int32_t HCaptureSession::AddInput(sptr<ICameraDeviceService> cameraDevice)
{
CAMERA_SYNC_TRACE;
sptr<HCameraDevice> localCameraDevice = nullptr;
if (cameraDevice == nullptr) {
MEDIA_ERR_LOG("HCaptureSession::AddInput cameraDevice is null");
return CAMERA_INVALID_ARG;
}
if (curState_ != CaptureSessionState::SESSION_CONFIG_INPROGRESS) {
MEDIA_ERR_LOG("HCaptureSession::AddInput Need to call BeginConfig before adding input");
return CAMERA_INVALID_STATE;
}
if (!tempCameraDevices_.empty() || (cameraDevice_ != nullptr && !cameraDevice_->IsReleaseCameraDevice())) {
MEDIA_ERR_LOG("HCaptureSession::AddInput Only one input is supported");
return CAMERA_INVALID_SESSION_CFG;
}
localCameraDevice = static_cast<HCameraDevice*>(cameraDevice.GetRefPtr());
if (cameraDevice_ == localCameraDevice) {
cameraDevice_->SetReleaseCameraDevice(false);
} else {
tempCameraDevices_.emplace_back(localCameraDevice);
CAMERA_SYSEVENT_STATISTIC(CreateMsg("CaptureSession::AddInput"));
}
sptr<IStreamOperator> streamOperator;
int32_t rc = localCameraDevice->GetStreamOperator(streamOperatorCallback_, streamOperator);
if (rc != CAMERA_OK) {
MEDIA_ERR_LOG("HCaptureSession::GetCameraDevice GetStreamOperator returned %{public}d", rc);
localCameraDevice->Close();
return rc;
}
return CAMERA_OK;
}
8、创建Video的Surface
通过Surface::CreateSurfaceAsConsumer创建Surface。
sptr<Surface> Surface::CreateSurfaceAsConsumer(std::string name, bool isShared)
{
sptr<ConsumerSurface> surf = new ConsumerSurface(name, isShared);
GSError ret = surf->Init();
if (ret != GSERROR_OK) {
BLOGE("Failure, Reason: consumer surf init failed");
return nullptr;
}
return surf;
}
9、创建VideoOutput实例
通过调用CameraManager的CreateVideoOutput来创建VideoOutput实例。
sptr<VideoOutput> CameraManager::CreateVideoOutput(VideoProfile &profile, sptr<Surface> &surface)
{
CAMERA_SYNC_TRACE;
sptr<IStreamRepeat> streamRepeat = nullptr;
sptr<VideoOutput> result = nullptr;
int32_t retCode = CAMERA_OK;
camera_format_t metaFormat;
metaFormat = GetCameraMetadataFormat(profile.GetCameraFormat());
retCode = serviceProxy_->CreateVideoOutput(surface->GetProducer(), metaFormat,
profile.GetSize().width, profile.GetSize().height, streamRepeat);
if (retCode == CAMERA_OK) {
result = new(std::nothrow) VideoOutput(streamRepeat);
if (result == nullptr) {
MEDIA_ERR_LOG("Failed to new VideoOutput");
} else {
std::vector<int32_t> videoFrameRates = profile.GetFrameRates();
if (videoFrameRates.size() >= 2) { // vaild frame rate range length is 2
result->SetFrameRateRange(videoFrameRates[0], videoFrameRates[1]);
}
POWERMGR_SYSEVENT_CAMERA_CONFIG(VIDEO,
profile.GetSize().width,
profile.GetSize().height);
}
} else {
MEDIA_ERR_LOG("VideoOutpout: Failed to get stream repeat object from hcamera service! %{public}d", retCode);
}
return result;
}
该方法中通过IPC的调用最终调用到了HCameraService的CreateVideoOutput(surface->GetProducer(), format, streamRepeat)。
int32_t HCameraService::CreateVideoOutput(const sptr<OHOS::IBufferProducer> &producer, int32_t format,
int32_t width, int32_t height,
sptr<IStreamRepeat> &videoOutput)
{
CAMERA_SYNC_TRACE;
sptr<HStreamRepeat> streamRepeatVideo;
if ((producer == nullptr) || (width == 0) || (height == 0)) {
MEDIA_ERR_LOG("HCameraService::CreateVideoOutput producer is null");
return CAMERA_INVALID_ARG;
}
streamRepeatVideo = new(std::nothrow) HStreamRepeat(producer, format, width, height, true);
if (streamRepeatVideo == nullptr) {
MEDIA_ERR_LOG("HCameraService::CreateVideoOutput HStreamRepeat allocation failed");
return CAMERA_ALLOC_ERROR;
}
POWERMGR_SYSEVENT_CAMERA_CONFIG(VIDEO, producer->GetDefaultWidth(),
producer->GetDefaultHeight());
videoOutput = streamRepeatVideo;
return CAMERA_OK;
}
HCameraService的CreateVideoOutput方法中主要创建了HStreamRepeat，并且通过参数传递给前面的CameraManager使用，CameraManager通过传递的HStreamRepeat对象，进行封装，创建出VideoOutput对象。
10、添加videoOutput到采集会话中，并且提交采集会话
该步骤类似添加CameraInput到采集会话的过程，可以参考前面的流程。
11、开始录制
通过调用VideoOutput的Start进行录制的操作。
int32_t VideoOutput::Start()
{
return static_cast<IStreamRepeat *>(GetStream().GetRefPtr())->Start();
}
该方法中会调用到HStreamRepeat的Start方法。
int32_t HStreamRepeat::Start()
{
CAMERA_SYNC_TRACE;
if (streamOperator_ == nullptr) {
return CAMERA_INVALID_STATE;
}
if (curCaptureID_ != 0) {
MEDIA_ERR_LOG("HStreamRepeat::Start, Already started with captureID: %{public}d", curCaptureID_);
return CAMERA_INVALID_STATE;
}
int32_t ret = AllocateCaptureId(curCaptureID_);
if (ret != CAMERA_OK) {
MEDIA_ERR_LOG("HStreamRepeat::Start Failed to allocate a captureId");
return ret;
}
std::vector<uint8_t> ability;
OHOS::Camera::MetadataUtils::ConvertMetadataToVec(cameraAbility_, ability);
CaptureInfo captureInfo;
captureInfo.streamIds_ = {streamId_};
captureInfo.captureSetting_ = ability;
captureInfo.enableShutterCallback_ = false;
MEDIA_INFO_LOG("HStreamRepeat::Start Starting with capture ID: %{public}d", curCaptureID_);
CamRetCode rc = (CamRetCode)(streamOperator_->Capture(curCaptureID_, captureInfo, true));
if (rc != HDI::Camera::V1_0::NO_ERROR) {
ReleaseCaptureId(curCaptureID_);
curCaptureID_ = 0;
MEDIA_ERR_LOG("HStreamRepeat::Start Failed with error Code:%{public}d", rc);
ret = HdiToServiceError(rc);
}
return ret;
}
核心的代码是streamOperator_->Capture，其中最后一个参数true，表示采集连续数据。
12、录制结束，保存录制文件
六、总结
本文主要对OpenHarmony 3.2 Beta多媒体子系统的视频录制进行介绍，首先梳理了整体的录制流程，然后对录制过程中的主要步骤进行了详细地分析。视频录制主要分为以下几个步骤：
（1） 获取CameraManager实例。
（2） 创建采集会话CaptureSession。
（3） 创建CameraInput实例，并且将输入设备添加到CaptureSession中。
（4） 创建Video录制需要的Surface。
（5） 创建VideoOutput实例，并且将输出添加到CaptureSession中。
（6） 提交采集会话的配置。
（7） 调用VideoOutput的Start方法，进行视频的录制。
（8） 录制结束，保存录制的文件。
想了解更多关于开源的内容，请访问：
51CTO 开源基础软件社区
https://ost.51cto.com
